Os Dispositivos de Proteção Contra Correntes Residuais também conhecidos como Dispositivos DR ou apenas DR, oferecem proteção pessoal contra choques elétricos perigosos causado pelo contato direto ou indireto com a rede elétrica.
Os Dispositivos DR, Módulos DR ou Disjuntores DR de corrente nominal residual (IΔn) até 30mA, são destinados fundamentalmente à proteção de pessoas, enquanto os de correntes nominais residuais (IΔn) de 100mA, 300mA, 500mA, 1000mA ou ainda superiores a estas, são destinados apenas à proteção patrimonial contra os efeitos causados pelas correntes de fuga à terra, tais como: consumo excessivo de energia elétrica ou ainda incêndios provocados pelas falhas de isolação.

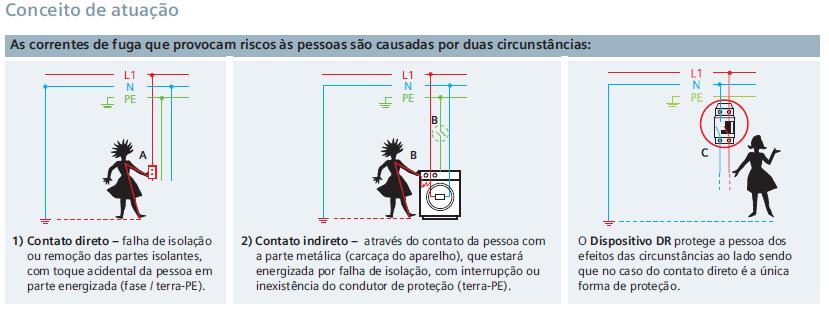

O princípio de funcionamento é simples: o DR é conectado em série com um circuito inteiro (ou a casa inteira) e passam por ele tanto o fio fase quanto o neutro. O DR então compara constantemente a corrente que passa pelo fio fase com a que volta pelo fio neutro. Se houver diferença, existe uma fuga para a terra. Se essa diferença for maior que a corrente de gatilho, o DR desarma (desligando a energia) em alguns milisegundos.
Essa fuga pode significar duas coisas:
- Alguém está levando um choque;
- Existe um outro “vazamento” de corrente em algum lugar
O DR tem essas duas finalidades. Proteger pessoas e proteger patrimônio.

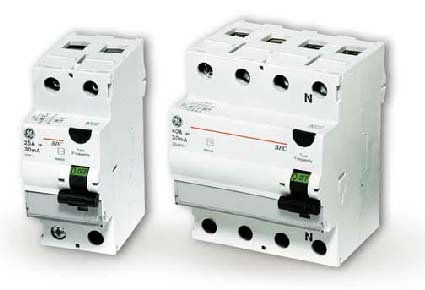

Dispositivo DR ou Interruptor DR
Dispositivo de seccionamento mecânico destinado a provocar a abertura dos próprios contatos quando ocorrer uma corrente de fuga à terra. O circuito protegido por este dispositivo necessita ainda de uma proteção contra sobrecarga e curto circuito que pode ser realizada por disjuntor ou fusível, devidamente coordenado
com o Dispositivo DR.
Disjuntor DR
Dispositivo de seccionamento mecânico destinado a provocar a abertura dos próprios contatos quando ocorrer uma sobrecarga, curto circuito ou corrente de fuga à terra. Recomendado nos casos onde existe a limitação de espaço.
Módulos DR
Dispositivo destinado a ser associado a um disjuntor termomagnético adicionando a este a proteção diferencial residual, ou seja, esta associação permite a atuação do disjuntor quando ocorrer uma sobrecarga, curto circuito ou corrente de fuga à terra. Recomendado para instalações onde a corrente de curto circuito for elevada.
Fonte: http://www.industry.siemens.com.br
.
