Continuamos com passo a passo sobre instalações de eletrodomésticos e o hoje vamos ensinar como deve ser feito a instalação de um fogão de piso.
Antes da instalação é necessário alguns cuidados com o local e o tipo de gás que vai ser usado.
Tipos de Gás
Existem 2 tipos de gás para uso doméstico: GLP (gás liqüefeito de petróleo) e GN (gás natural). Todos fogões saem de fábrica para uso com gás do tipo GLP.
Para uso com GN (gás natural) é necessário chamar o serviço autorizado do fabricante. Normalmente a primeira conversão é gratuita, desde que seja realizada no período de garantia e seja a primeira instalação.
Veja também: Instalação de fogões de embutir
Condições para a instalação elétrica
A tomada deve estar em perfeito estado e acessível após a instalação do produto.
ATENÇÃO: Não use benjamins, extensões ou ligações improvisadas entre o fogão e a tomada. O aterramento da rede elétrica deve estar conforme norma NBR 5410. Na dúvida, consulte um eletricista especializado.
Instruções para a instalação de fogão de piso
O local de instalação do modelo convencional (piso) deve prever uma distância mínima de 10 cm em toda a volta do fogão para circulação de ar e um vão superior de 65cm de altura em relação à mesa para permitir a abertura da tampa de vidro.
ATENÇÃO!

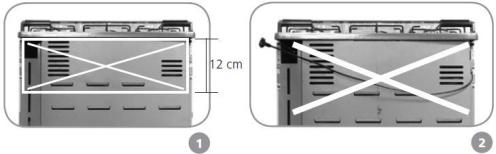

Nunca passe a mangueira plástica de PVC pela região indicada na figura 1.
Certifique-se de desenrolar totalmente o cabo de força do fogão. Não é recomendável que os fios sejam passados pela parte traseira do fogão.
Se não houver outra alternativa, certifique-se de que o fio não esteja encostado na proteção traseira do fogão, indicada na figura 2.
Instalação com gás botijão (GLP)
Peças que você deverá ter em mãos para instalar seu fogão:
1) Regulador de pressão de gás com 2,75kPa (válvula do botijão) conforme NBR 8473. Nunca instale regulador de pressão com prazo de validade vencido.
2) Braçadeiras de metal com parafusos.
3) Chave de fenda.
4) Mangueira plástica de PVC marcada com tarja amarela e selo de certificação do INMETRO conforme NBR 8613. Observe a data de validade.
Verifique a distância entre o botijão e o seu fogão. Nunca faça emendas na mangueira. O comprimento máximo permitido para a mangueira de PVC é de 1,25m.
Instalando seu fogão

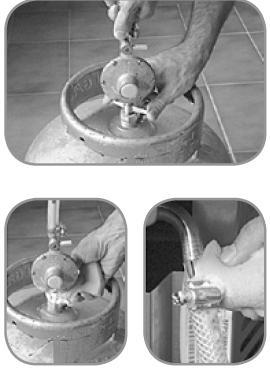

1. Coloque a braçadeira de metal em uma das pontas da mangueira. Em seguida, encaixe a mangueira no ponto de entrada de gás.
2. Aperte a braçadeira com o auxílio de uma chave de fenda.
3. Coloque a outra braçadeira na extremidade oposta da mangueira. Em seguida, conecte a mangueira no regulador de pressão e, então, aperte a braçadeira com o auxílio de uma chave de fenda.
4. Certifique-se de que o registro do regulador esteja fechado antes de rosqueá-lo no botijão. Rosqueie com cuidado o regulador de pressão no botijão.
5. Após a instalação, verifique se há vazamento de gás, abrindo o regulador de pressão e colocando um pouco de espuma de sabão em todas as conexões que foram manuseadas. Se houver formação de bolhas, feche o registro do regulador e refaça a operação.
Instalação com gás encanado (GLP ou GN)
Quando o gás é encanado, GLP ou GN, é necessário o uso de mangueira metálica para fazer a instalação.
Veja ao lado as peças que você deverá ter em mãos para instalar seu fogão:
1) Mangueira metálica flexível de ½” com 1,25m de comprimento.
2) Arruela de vedação.
3) Pasta para vedar.
4) Um adaptador (para modelo com entrada de gás com bico tipo “mamadeira”).
5) Duas chaves de boca.
Ponto de saída de gás e registro
O Registro de gás deve ser exclusivo para o fogão e estar dentro do ambiente
em que o fogão se encontra.
O Registro deve estar visível, com fácil acesso, sem quaisquer restrições, podendo ser fechado ou desligado rapidamente, caso ocorra algum problema.
Para a adequação do ponto de gás e do posicionamento do registro utilize
as conexões de cobre ou aço conforme as NBR 13932 e 13933.
Instalando seu fogão

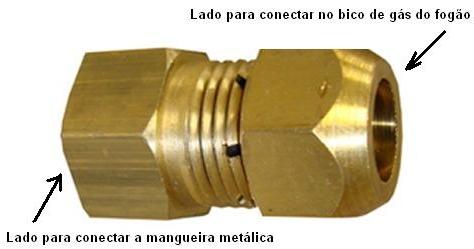

1. Veja um adaptador abaixo.
Rosqueie o adaptador junto à mangueira metálica flexível. Para auxiliar na vedação, utilize pasta vedante.
2. Faça a fixação com auxílio de duas chaves de boca.
3. Coloque a porca do adaptador na entrada de gás. Em seguida, encaixe o adaptador e rosqueie a porca de fixação. Utilize duas chaves de boca para auxiliar o aperto.
4. Coloque a arruela de vedação dentro da rosca interna da mangueira metálica.
5. Verifique se o registro de gás está totalmente fechado.
6. Rosqueie a mangueira metálica no registro de gás com o auxílio de duas chaves de boca. Utilize pasta vedante para auxiliar na vedação.
7. Após a instalação, verifique se há vazamento de gás, abrindo o registro de gás e colocando um pouco de espuma de sabão em todas as conexões que foram
manuseadas. Se houver formação de bolhas, feche o registro regulador e refaça a operação.
Por enquanto é só. No próximo artigo dessa série vamos falar sobre instalação de fogões de embutir e os cuidados que devemos ter na instalação.
Caso tenha alguma dúvida, escreva um comentário que vamos responder.
Fonte: www.brastemp.com.br
